【ノートPC液晶修理】みんなで挑戦、リペアマスターへの道のり

皆さんこんにちは。
パソコン修理のリペアマスター盛岡店のタカハシでぇございます。

盛岡もようやく暖かくなってきたかなぁと思うと雪、、、
早く暖かくなってほしい、でも花粉はいや！とワガママな今日この頃です。

さてさて、本日はみんな大好き修理事例！！これを見れば皆さんも「リペアマスターになれる！！」かも？

【15インチ ノートPC 液晶修理】

本日のパソコンは、、、
「NEC Lavie PC-LS550SSR」

以前「液晶交換の修理事例」で紹介したこの親戚です。
このパソコンはかなり分解手順が多いですが、皆さんしっかりついてきてくださいね！！
では、レッツ分解！！

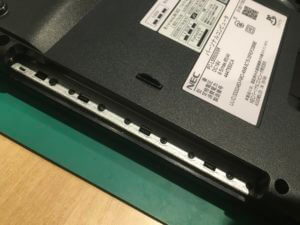

まずは、底板のネジを全て外します。

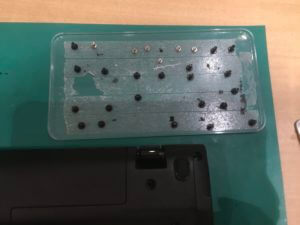

外したネジは、配置を見失わないようにトレーに置いていきます。

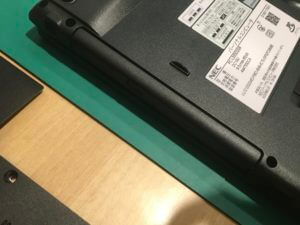

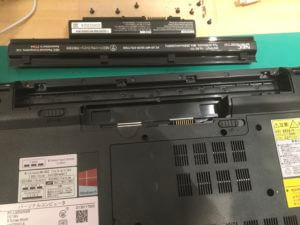

バッテリーを外します。

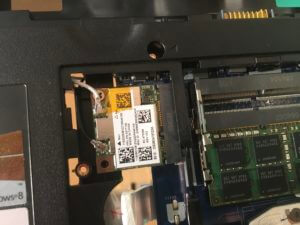

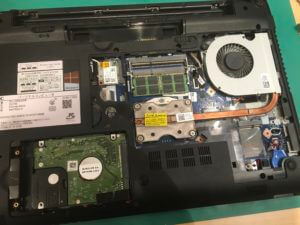

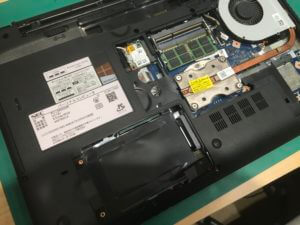

パネルを開け、中を確認します。


ふむふむ、なるほどなるほど。
やっぱりこのタイプですか、、、
ストレージとかメモリ交換とかやりやすい分、分解しにくくなってるんですよね、、、

ストレージを外します。


マルチドライブを外します。



このノートPCは、キーボード側からの分解も必要なタイプです。

キーボードを外します。

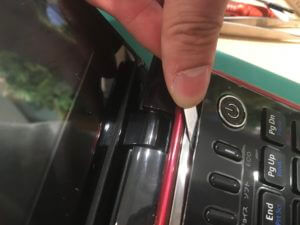

ツメをパチパチと外していきます。

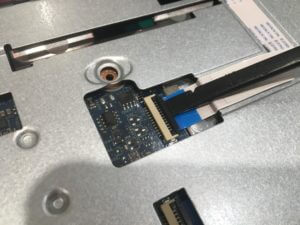

キーボードのケーブルを確認！！

コネクタ部の黒いレバーを手前に引き上げると、ロックが外れます。
これ、折らない様に注意ですよ！！

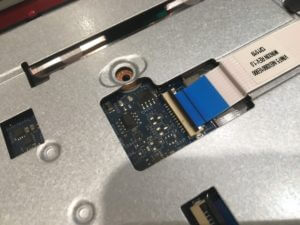

右上に見えているのが電源ボタンです。
ケーブルで本体と繋がっています。
キーボードのケーブル同様にロックを外します。

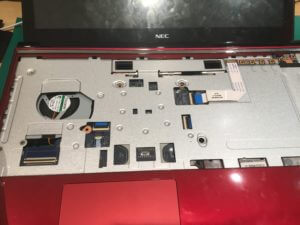

底板を外すのに必要なケーブルやコネクタはこのように全て外します！

さて、底板側に戻ります。

底板を外すのに邪魔なネジを見つけて外します。

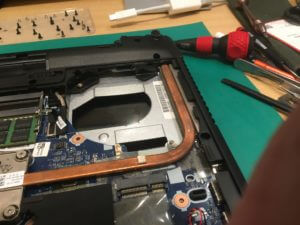

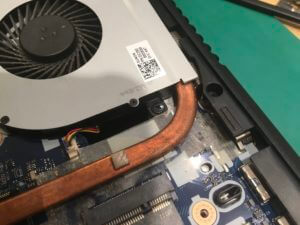

今回の場合は「ファン」の固定ネジが邪魔でした。

ファンを外します。

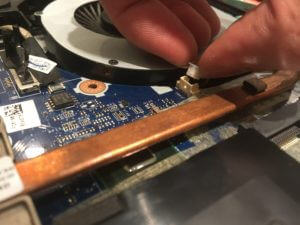

まずはファンのコネクタを外します。

上に引っ張ります。断線に注意！！


底板を外します。

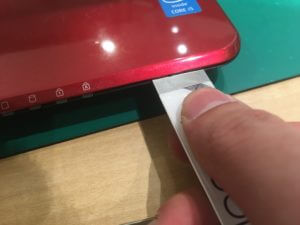

ヘラを差し込み、ツメを外していきます。

外れました。

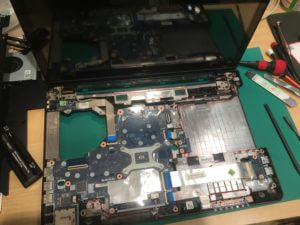

今回は底板と液晶側がくっついていました。もちろんマザーボードも付いています。
ここまできたらあとは簡単！！

液晶側を外していきます。

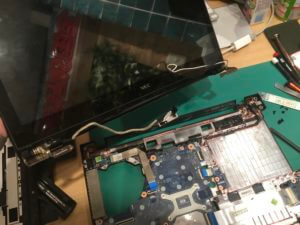

まずは液晶側から伸びているケーブル類を全て外します。

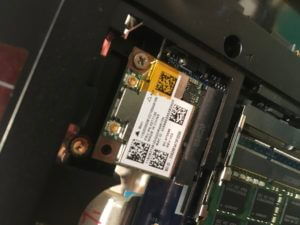

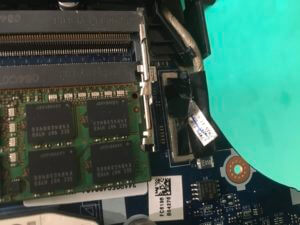

この画像は無線LANカードについているケーブル（アンテナ線）を外しています。

この太いのが液晶ケーブルです。
真上に引き抜くと外れるタイプです。

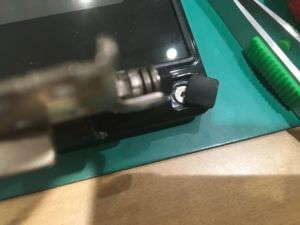

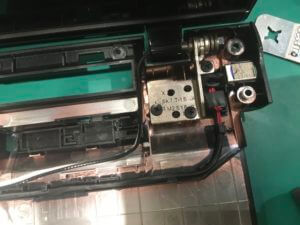

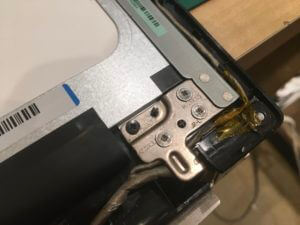

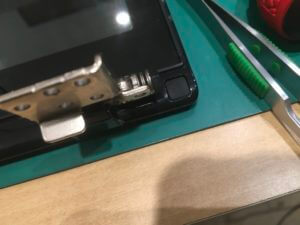

次は液晶側と本体側を繋いでいる「ヒンジ」のネジを外します。

本体（プラスチック）を割らないように注意が必要です。

ヒンジのネジを外すと、、、

このように液晶側と本体側を分離できました。

（あと少し、、、）
続いては液晶パネルを外していきます。
このPCにはベゼル（液晶の縁）に隠しネジがありました。

このゴム製のラバーを外すと、、、

ネジがあります。このネジを外し、ベゼルを外していきます。
注：PCによってはネジが無いものもあります。その場合は粘着テープでベゼルがくっついているので注意。

というか、隠しネジあるならそこだけ外せばいいんでない？
と思った方！！
私も最初はそう思ったんですが、、、
ヒンジの部分と干渉してて、微塵もドライバーが入らなかったんですよ、、、
なので全分解、、、

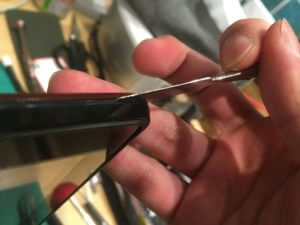

ベゼルも同様に、間にヘラを差し込みツメを外していきます。

粘着テープでベゼルが張り付いているものは、工業用ドライヤー等で温めてから外していきます。


ベゼルが外れました。
今回のPCはベゼル側に液晶パネルが固定されていました。

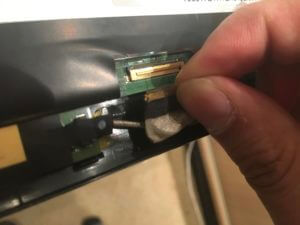

液晶ケーブルを外します。

注：PCによってはツメやレバー等で固定されているものもあります。

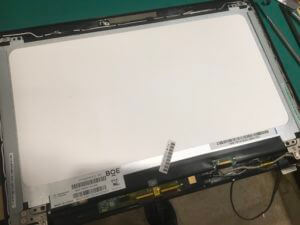

液晶パネルを固定しているネジを全て外せば分解完了です。

あとは新しいパネルを取り付け、逆の手順で戻して行けば修理完了です。

ふぃ〜。
とまぁ、こんな感じで分解するとことが多いんですよね。
こちらは少し昔の型です。このころのNECは、分解が「超簡単」なものと「超難解」なもの、極端なものが多いイメージです。

というわけで、、、これであなたも「破壊王！！」
じゃなくて、「リペアマスター！！」

以上、盛岡店のタカハシがお送りしました♪
